S57-kaarten instellingen |
Zoals eerder genoemd zijn S57-kaarten vectorkaarten. Het voordeel hiervan is dat de informatie op de kaart in verschillende lagen aan- en uitgezet kan worden. Het ligt er aan hoe u de kaart gebruikt en in welk gebied u vaart welke kaartindeling optimaal is. Hieronder lichten wij toe hoe u de kaart optimaal naar wens kunt indelen.

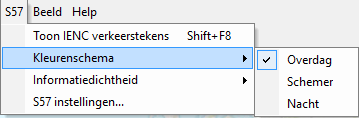

De officiële S57 Schermer- en Nachtstand kunt u via [ S57 / Kleurenschema ] instellen en bekijken. Er blijven in deze ENC Viewer wel witte randen om de kaart heen staan. Dus let op: de WinGPS ENC Viewer is niet ontworpen voor varen in het donker.

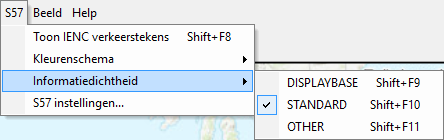

De Informatie dichtheid dient u af te stemmen op het gebruik van de S57-kaart. Merk op dat u deze ook met sneltoetsen kunt verstellen. Bijvoorbeeld Shift samen met F10 indrukken voor STANDARD mode.
DISPLAY BASE toont de basiskaart met dieptes, maar zonder markeringen en lichten.
STANDARD toon de gebruikelijke informatie voor navigatie inclusief boeien en lichten.
OTHER toont aanvullend alle andere informatie, zoals dieptelijnen en meta-info, voor zover deze bij S57-instellingen zijn aangegeven.

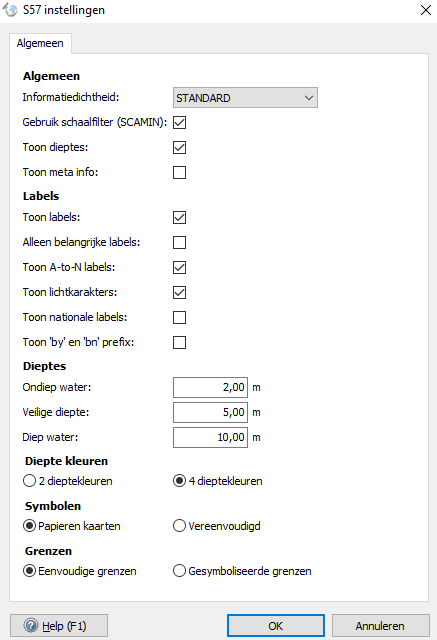

Bij [ S57 / S57 instellingen ] kunt u alle instellingen bekijken. Zie onderstaande afbeelding. Als eerste wordt wederom de Informatiedichtheid benoemd, met daarna de toonopties voor schaalfilter (SCAMIN) en dieptes. Deze opties zijn, samen met de verderop genoemde labels ook als knoppen op de knoppenbalk terug te vinden. Voor een uitgebreidere toelichting van deze opties, ga naar de pagina van de S57-knoppenbalk.
De optie Toon meta-info betreft o.a. Survey reliability, ofwel informatie over de betrouwbaarheid van de dieptegegevens. Voor niet diepstekende schepen is dit niet interessant. Uitzetten geeft een rustiger kaartbeeld. Dit kan ook door de informatiedichtheid op Other te zetten.
Conform de nieuwste S57-norm dienen de namen van boeien en bakens voorzien te zijn van een prefix by resp bn, oftewel: er staat in de label van een boei by en bij een baken bn. Dit om boeien met nummers als naam niet te verwarren met dieptegetallen. Als u zich hier aan stoort, kunt u deze uitvinken voor een overzichtelijker kaartbeeld.
De optie Gebruik schaalfilter (SCAMIN = scale minimum) staat standaard aan en zorgt ervoor dat bij uitzoomen steeds minder objecten geplot worden. Hierdoor blijft de kaart overzichtelijk. Op open water zijn soms de SCAMIN waarden niet goed ingesteld waardoor belangrijke betonning niet meer getoond wordt. In dat geval kunt u SCAMIN uitzetten. Dit kan met de 'gebruik schaalfilter (SCAMIN)'-knop in het menu.
De Dieptes kunt u het beste afstemmen op de diepgang van uw schip plus een veilige kielspeling. Op ondiepe water zoals rivieren is het zinvol om de dieptes zo in te stellen dat de vaargeul goed zichtbaar is. Bij 4 kleuren heeft u het meeste detail.

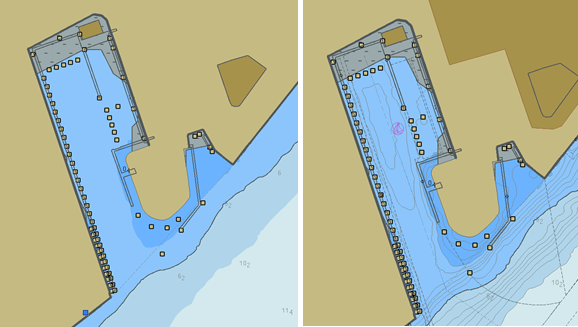

Zie hierboven een S57-kaart bij Rotterdam met bovenstaande dipte-instellingen en 4 kleuren, bijvoorbeeld geschikt voor een schip met 1,5m diepgang en 0,5m kielspeling. Het plaatje rechts is gemaakt met OTHER, waarbij de dieptelijnen worden getoond voor meer detail in de haven.
Ondiep water is donker blauw (minder dan 2m). Te bevaren water is licht blauw (2-5m). Veilig vaarwater is dieper dan 5m en diep water is dieper dan 10m. Dit kunt u zelf instellen bij S57-instellingen.
